Prečo je zemný tunelový expanzný škrupinový svorník nevyhnutný pre bezpečnejšiu a efektívnejšiu podzemnú podporu

Rock Bolt expanznej škrupiny zemného tunelaje praktické riešenie mechanického kotvenia na stabilizáciu horninového masívu v podzemných stavbách, baníctve a pri razení vozoviek. Ako skúsený čínsky výrobca a dodávateľ,Najvyššíposkytuje skalné skrutky expanzného plášťa navrhnuté pre spoľahlivé ukotvenie, efektívnu inštaláciu a prispôsobiteľné požiadavky na zemnú podporu.

Podzemné výkopy vytvárajú neustále sa meniace napätia v okolitej hornine. Bez účinného výstužného systému môže prasknutá alebo nestabilná hornina viesť k deformácii, pádom skál, vyšším požiadavkám na údržbu a oneskoreniam výstavby. Pozemný tunelový expanzný škrupinový skalný svorník poskytuje mechanickú metódu kotvenia, ktorá prenáša podporné sily do kompetentnej horniny a pomáha zlepšiť stabilitu tunelov, vozoviek, svahov a banských výkopov.

Obsah

1. Čo je to zemný tunelový expanzný svorník?

2. Ako funguje expanzná skrutka?

3. Aké sú kľúčové technické špecifikácie?

4. Aké sú hlavné výhody?

5. Kde sa používajú expanzné skrutky?

6. Čo treba zvážiť pri inštalácii?

7. Ako by si mali kupujúci vybrať spoľahlivého dodávateľa skalných skrutiek?

8. Často kladené otázky

9. Záver

Čo je to zemný tunelový expanzný svorník?

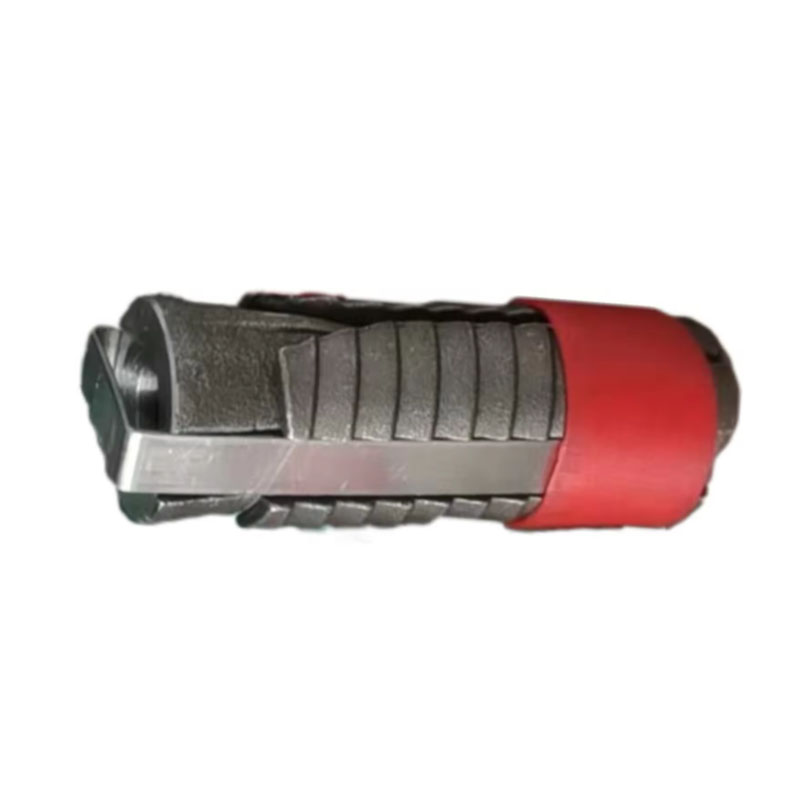

Rock Bolt na expanznú škrupinu zemného tunela je oceľová tyč alebo skrutka mechanicky ukotvená do vyvŕtaného otvoru v skalnom masíve. Jeho primárnym účelom je spevniť okolitú horninu a zlepšiť stabilitu podzemných výkopov. Namiesto spoliehania sa iba na vonkajšiu konštrukčnú podporu, skrutka pomáha integrovať okolitú horninu do zosilneného podporného systému.

Expanzná škrupina je kritickým komponentom. Keď je skrutka utiahnutá, plášť sa roztiahne oproti stene vyvŕtaného otvoru, čím sa vytvorí mechanický kontakt a ukotvenie. Vďaka tomu je systém obzvlášť užitočný tam, kde je potrebná rýchla podpora po výkopových prácach.

Podľa špecifikácií produktu poskytnutých spoločnosťou Supreme môže byť skalná skrutka expanzného plášťa vyrobená z kovanej ocele, ocele #45, zliatinovej ocele 40Cr a iných špecifikovaných materiálov. Dostupné rozmery produktov zahŕňajú rozsahy priemerov približne 36–57 mm, s udávanou kapacitou 14–20 ton v závislosti od konfigurácie. Prispôsobené veľkosti môžu byť tiež dodané pre rôzne technické požiadavky.

Ako funguje expanzná skrutka?

Princíp činnosti je relatívne jednoduchý, ale veľmi dôležitý pre výkon podzemnej podpory. Po vyvŕtaní vhodného vrtu do kompetentnej horniny sa do diery vloží svorník expanznej škrupiny. Utiahnutie skrutky spôsobí, že expanzný mechanizmus zapadne do steny vrtu.

Výsledné mechanické ukotvenie prenáša zaťaženie medzi horninou a svorníkom. Viacnásobné skrutky potom môžu byť usporiadané podľa návrhu podpory projektu, aby sa vytvoril vystužený skalný masív.

1. Vŕtanie:V okolitej hornine je vytvorený vrt podľa inžinierskeho projektu.
2. Vloženie:Expanzná škrupina a zostava skrutiek sú umiestnené vo vnútri otvoru.
3. Rozšírenie:Utiahnutie aktivuje plášť a pritlačí ho k stene vrtu.
4. Ukotvenie:Mechanické trenie a ložisko zabezpečujú ukotvenie v kompetentnej hornine.
5. Výstuž:Inštalovaný svorník spolupracuje s okolitými skalami a inými podpornými systémami na zlepšenie stability výkopu.

Tento princíp mechanickej inštalácie môže byť výhodný, keď stavebné tímy potrebujú relatívne rýchle vystuženie bez čakania na vytvrdnutie spojovacích materiálov.

Aké sú kľúčové technické špecifikácie?

Technické parametre by mali byť vždy v súlade s horninovými podmienkami, požiadavkami na zaťaženie, vrtným zariadením a inžinierskym projektom. Nasledujúce špecifikácie sú založené na informáciách o produkte dostupných pre Supreme's Ground Tunneling Expansion Shell Rock Bolt.

Pre kupujúcich by sa špecifikácie nemali posudzovať individuálne. Materiál skrutiek, priemer, konfigurácia plášťa, kapacita ukotvenia, povrchová úprava, podmienky vrtu a spôsob inštalácie by sa mali považovať za jeden kompletný nosný systém.

Aké sú hlavné výhody?

Expanzné škrupinové skalné skrutky sú široko považované za praktickú možnosť pre podzemné vystuženie, pretože kombinujú relatívne jednoduchú inštaláciu s mechanickým kotvením.

• Rýchla inštalácia:Mechanické kotvenie môže podporiť efektívnu inštaláciu počas výkopových prác.
• Znížené náklady na podporu:Správne navrhnutý systém skalných skrutiek môže znížiť spoliehanie sa na rozsiahlejšiu štrukturálnu podporu.
• Kompaktný výkop:Skalná výstuž môže podporovať podzemné usporiadanie bez potreby veľkých dodatočných nosných konštrukcií.
• Nízke nároky na údržbu:Správne zvolené a nainštalované skrutky môžu prispieť k odolným systémom pozemnej podpory.
• Široká prispôsobivosť:Systémy expanzných plášťov je možné použiť vo vhodných podmienkach tvrdých a stredne tvrdých hornín.
• Pohodlná manipulácia:Komponenty sa pomerne ľahko prepravujú a inštalujú pod zem.
• Znížená práca na stavbe:Efektívna inštalácia môže pomôcť znížiť manuálne pracovné zaťaženie počas operácií podpory.
• Flexibilné konfigurácie:Rôzne materiály, priemery, povrchové úpravy a prispôsobené rozmery je možné vybrať podľa požiadaviek projektu.

Skalný svorník by sa však nemal automaticky považovať za samostatné riešenie pre všetky geologické podmienky. V rozbitých alebo zvetraných formáciách môžu byť potrebné doplnkové systémy, ako je oceľová sieť, striekaný betón, injektážna malta alebo iné inžinierske podporné opatrenia.

Kde sa používajú expanzné skrutky?

Všestrannosť mechanického kotvenia robí expanzné škrupinové skalné skrutky vhodné pre širokú škálu aplikácií v podzemnom a stavebnom inžinierstve. Typické aplikácie zahŕňajú:

• Podzemné banské cesty a výkopy
• Stavba tunela a pozemná podpora
• Projekty metra a železničných tunelov
• Predopretie svahu a stabilizácia
• Spevnenie cesty
• Projekty na ochranu vody
• Podpora hlbokých výkopov
• Pribíjanie pôdy a vystuženie základov
• Aplikácie súvisiace s mikropilótami
• Ošetrenie geologických porúch
• Projekty podzemnej infraštruktúry

Pri ťažbe a razení tunelov by sa mal výber dĺžky skrutiek, rozstupov, miesta ukotvenia a inštalačného krútiaceho momentu určiť skôr podľa skutočných geologických a inžinierskych podmienok než pomocou univerzálnej konfigurácie.

Čo treba zvážiť pri inštalácii?

Správna inštalácia je nevyhnutná, pretože ani kvalitná horninová skrutka expanznej škrupiny nemôže kompenzovať nevhodné podmienky vrtu alebo nesprávne postupy inštalácie.

1. Vyhodnoťte stav kameňa

Kotviaca zóna musí poskytovať dostatočne kompetentnú horninu pre expanznú škrupinu, aby sa vytvorilo spoľahlivé ukotvenie. Pred výberom systému skrutiek by sa mali posúdiť geologické podmienky.

2. Kontrola kvality vrtu

Priemer otvoru, hĺbka, zarovnanie, čistota a umiestnenie môžu priamo ovplyvniť výkon kotvenia. Vrt by mal spĺňať technické požiadavky projektu.

3. Vyberte možnosť Správna konfigurácia skrutiek

Materiál, priemer, dĺžka, typ škrupiny, doska, podložka a matica by mali zodpovedať očakávanému zaťaženiu a pôdnym podmienkam.

4. Dodržujte požadovaný inštalačný moment

Mechanická expanzia závisí od správnej aktivácie plášťa. Inštalácia by sa preto mala riadiť technickými požiadavkami výrobcu a schváleným projektom podpory projektu.

5. V prípade potreby kombinujte podporné opatrenia

Skrutky s expanzným plášťom neodstraňujú všetky riziká spojené s poveternostnými vplyvmi, rozbitými horninami alebo odlupovaním horniny medzi jednotlivými skrutkami. Tam, kde je to potrebné, môže byť integrovaná kovová sieť, striekaný betón, injektáž alebo iné spôsoby vystuženia.

Ako by si mali kupujúci vybrať spoľahlivého dodávateľa skalných skrutiek?

Pre dodávateľov baníctva, tunelárske spoločnosti, inžinierskych distribútorov a priemyselné tímy obstarávania je výber dodávateľa rovnako dôležitý ako výber produktu. Spoľahlivý čínsky výrobca by mal byť schopný zabezpečiť konzistentnú výrobu, technické špecifikácie, kontrolu kvality, balenie a podporu dodania.

Pri hodnotení dodávateľa zvážte nasledovné:

• Vysledovateľnosť materiálu:Potvrďte, že dodané triedy ocele zodpovedajú dohodnutým špecifikáciám.
• Výrobná schopnosť:Skontrolujte, či má továreň vhodné možnosti kovania, obrábania, montáže a kontroly.
• Kontrola kvality:Hľadajte vstupnú kontrolu materiálu, kontrolu počas procesu, záverečnú kontrolu a výstupnú kontrolu kvality.
• Prispôsobenie:Overte si, či možno rozmery, povrchové úpravy, balenie a konfigurácie prispôsobiť požiadavkám projektu.
• Konzistencia výroby:Veľké projekty vyžadujú stabilnú kvalitu medzi jednotlivými dávkami.
• Balenie a logistika:Správne kartóny, drevené debny, prepravky alebo prispôsobené balenie môžu znížiť riziká prepravy.
• Technická komunikácia:Dodávateľ by mal porozumieť aplikácii a poskytnúť jasné informácie o produkte pred výrobou.

Publikované výrobné informácie Supreme popisujú CNC zariadenia a obrábacie centrá spolu so vstupnými, medziprocesovými, konečnými a výstupnými postupmi kontroly kvality. Informácie o produkte tiež uvádzajú prispôsobené možnosti balenia vrátane plastových vrecúšok, kartónových krabíc, drevených debničiek a prepraviek.

Často kladené otázky

Aký je primárny účel pozemného tunelovacieho expanzného škrupinového svorníka?

Jeho primárnym účelom je mechanické ukotvenie oceľového svorníka do kompetentnej horniny a spevnenie okolitého horninového masívu v tuneloch, banských cestách, svahoch a iných podzemných výkopoch.

Aké materiály možno použiť na skalné skrutky expanzného plášťa?

V závislosti od konfigurácie produktu môžu materiály zahŕňať kovanú oceľ, oceľ #45, legovanú oceľ 40Cr a ďalšie špecifikované kovové komponenty. Výber materiálu by mal zodpovedať požadovanému mechanickému výkonu a projektovým podmienkam.

Aké možnosti priemeru sú k dispozícii?

V odkazovaných informáciách o produkte sú uvedené priemery od približne 36 mm do 57 mm, pričom je možné prediskutovať aj prispôsobené rozmery podľa požiadaviek projektu.

Môžu byť skalné skrutky expanznej škrupiny použité ako jediný spôsob podpory zeme?

Nie nevyhnutne. Vhodný nosný systém závisí od geologických podmienok a technických požiadaviek. V rozbitých alebo zvetraných horninách môže byť potrebné, aby skrutky expanzného plášťa spolupracovali s kovovou sieťou, striekaným betónom, injektážou alebo inými podpornými opatreniami.

Prečo je kontrola kvality dôležitá pri nákupe skalných skrutiek?

Skalné skrutky sú konštrukčné komponenty zemnej podpory, takže variácie materiálu, rozmerov, opracovania, výkonu plášťa alebo kvality montáže môžu ovplyvniť inštaláciu a ukotvenie. Kontrolovaný výrobný a kontrolný proces pomáha zlepšiť konzistenciu a spoľahlivosť šarží.

Záver: Prečo si vybrať správnu expanznú skrutku Shell Rock Bolt?

Pozemný tunelový expanzný škrupinový skalný svorník môže poskytnúť praktický, efektívny a prispôsobivý prístup k vystuženiu podzemných skál, ak je správne vybraný a nainštalovaný. Jeho princíp mechanického kotvenia, flexibilné špecifikácie, relatívne rýchla inštalácia a kompatibilita so širšími podpornými systémami ho robia cenným pre projekty razenia tunelov, baníctva, stabilizácie vozoviek a inžinierskych stavieb.

Pre obstarávacie tímy, ktoré hľadajú spoľahlivéhoČína Ground Tunneling Expansion Shell Rock Bolt výrobca a dodávateľ, Supreme kombinuje materiálové možnosti, prispôsobené veľkosti, možnosti obrábania, postupy kontroly kvality a flexibilné balenie na podporu rôznych projektových požiadaviek. Ak hodnotíte špecifikácie skrutiek, požadujete prispôsobené riešenie alebo plánujete hromadný nákup,kontaktujte násdnes, aby sme prediskutovali vašu aplikáciu, požadované rozmery, materiály, množstvá a požiadavky na dodanie.
