Odlievanie z tvárnej liatiny: Ako si vybrať správnu triedu pre rôzne aplikácie

Výber triedy tvárnej liatiny nie je len otázkou výberu najvyššej pevnosti v ťahu. Podľa našich skúseností závisí správna trieda od zaťaženia dielu, požiadaviek na náraz, hrúbky steny, pracovné prostredie, potreby obrábania a konečná aplikácia. V Supreme Machinery vyrábameodliatky z tvárnej liatinyv rôznych triedach pre poľnohospodárske stroje, stavebné stroje, hydraulické systémy, automobilové diely, banské zariadenia, ventily a iné priemyselné aplikácie. Táto príručka vysvetľuje, ako spájame druhy tvárnej liatiny so skutočnými požiadavkami na diely.

Obsah

• Prečo je dôležitá kvalita z tvárnej liatiny?
• Ako vyberáme triedu odliatku z tvárnej liatiny
• Bežné druhy tvárnej liatiny a aplikácie
• Výber stupňov pre rôzne aplikácie
• Sila verzus ťažnosť: Čo by mali kupujúci uprednostniť?
• Prečo zákazkové odlievanie z tvárnej liatiny vyžaduje viac ako len kvalitu materiálu
• FAQ o triedach odlievania tvárnej liatiny

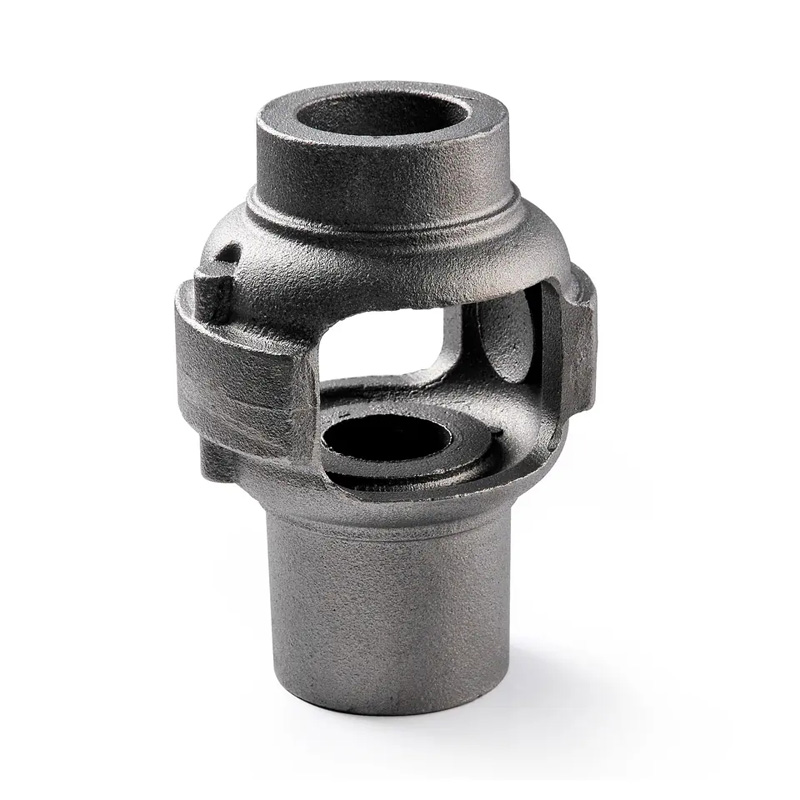

Prečo je dôležitá kvalita z tvárnej liatiny?

Tvárna liatina, nazývaná aj železo s nodulárnym grafitom alebo železo s guľôčkovým grafitom, sa vyrába o spracovanie roztaveného železa tak, aby sa grafit vyformoval do viac guľovitého tvaru. V porovnaní s konvenčná sivá liatina, táto štruktúra dáva tvárnej liatine lepšiu pevnosť, húževnatosť, a ťažnosť.

Nie každý odliatok z tvárnej liatiny však potrebuje rovnaké mechanické vlastnosti. Teleso ventilu, náboj kolesa, hydraulický komponent a držiak ťažkých strojov môžu mať úplne odlišné požiadavky. Výber triedy jednoducho preto, že má vyššiu hodnotu pevnosti, sa môže zvýšiť materiálové a výrobné požiadavky bez poskytnutia užitočného úžitku v hotovej časti.

Keď hodnotíme nový projekt odlievania, zvyčajne sa pozeráme na pracovné zaťaženie a riziko zlyhania najprv. Pre komponent, ktorý potrebuje dobré predĺženie a odolnosť proti nárazu, môžeme zvážiť a ťažnejší stupeň. Pre silne zaťažený konštrukčný prvok môže byť trieda vyššej pevnosti vhodnejšie.

Ako vyberáme triedu odliatku z tvárnej liatiny

oNajvyššie strojové zariadenie, vyrábame OEM odliatky podľa zákazníckych výkresov, vzorky, požiadavky na materiál a podmienky aplikácie. Pred odporúčaním tvárnej liatiny stupňa, zvyčajne zvažujeme nasledujúce body.

1. Pracovné zaťaženie

Najprv musíme vedieť, či odliatok nesie statické zaťaženie, opakované mechanické zaťaženie, nárazové zaťaženie alebo kombinácia týchto podmienok. Diely používané v stavebníctve a poľnohospodárstve stroje často čelia meniacim sa zaťaženiam, a nie jedinej konštantnej sile.

Pre tieto aplikácie je dôležitá pevnosť v ťahu, ale nemala by sa posudzovať samostatne. Medza klzu a predĺženie tiež ovplyvňujú, ako sa komponent správa pri skutočnom opracovaní podmienky.

2. Húževnatosť a ťažnosť

Niektoré odliatky musia absorbovať deformáciu alebo občasný náraz bez náhleho prasknutia. V týchto prípadoch pri výbere triedy venujeme väčšiu pozornosť predĺženiu a húževnatosti. To je jeden z dôvodov, prečo môže byť niekedy lepšia trieda s nižšou pevnosťou, ale ťažnejšia inžinierska voľba ako vysokopevnostná trieda.

3. Geometria dielu a hrúbka steny

Dôležitá je aj geometria odliatku. Veľké puzdro s rôznou hrúbkou steny netuhne presne rovnakým spôsobom ako malý, relatívne rovnomerný odliatok. Dizajn odliatku, sekcia Hrúbka, podmienky podávania a proces formovania, to všetko je potrebné zvážiť spolu s trieda materiálu.

Preto uprednostňujeme kontrolu 2D alebo 3D výkresu zákazníka pred potvrdením finále špecifikácia odlievania. To nám umožňuje zvážiť súčiastku skôr ako výber materiálu trieda len zo stola.

4. Požiadavky na obrábanie

Mnohé odliatky z tvárnej liatiny sa dodávajú ako odliatky, ktoré sa neskôr opracujú. ložiskové puzdrá, telesá ventilov, hydraulické komponenty a konzoly strojov môžu vyžadovať riadené obrábanie povolenky na dôležitých povrchoch.

Pri cenovej ponuke OEM odliatku skontrolujeme na výkrese kritické rozmery, tolerancie, opracovanie oblasti a ďalšie technické požiadavky. To je dôležité, pretože proces odlievania a následný proces obrábania musí spolupracovať.

Bežné druhy tvárnej liatiny a aplikácie

Bežne pracujeme s tvárnou liatinou ako QT400-18, QT450-10, QT500-7, QT600-3, QT700-2, QT800-2 a QT900-2 podľa čínskeho systému GB. Môžu byť špecifikované ekvivalentné triedy podľa ISO, EN, ASTM, JIS, prípadne iných noriem v závislosti od trhu zákazníka.

Typický stupeň	Typické vlastnosti	Príklady vhodných aplikácií
QT400-18	Dobrá ťažnosť so strednou pevnosťou	Komponenty, pri ktorých je dôležitá ťažnosť a húževnatosť
QT450-10	Vyvážená pevnosť a ťažnosť	Všeobecné strojové súčasti, kryty a konzoly
QT500-7	Vyššia pevnosť s užitočnou ťažnosťou	Časti strojov, náboje kolies, konzoly a konštrukčné prvky
QT600-3	Vyššia pevnosť s nižším predĺžením	Vysoko zaťažené stroje a priemyselné komponenty
QT700-2	Vysoká pevnosť a relatívne nízka ťažnosť	Mechanické komponenty s vysokým zaťažením vyžadujúce vyššiu pevnosť
QT800-2	Vysoká pevnosť v ťahu s obmedzeným predĺžením	Vybrané vysokovýkonné mechanické komponenty
QT900-2	Veľmi vysoká pevnosť v rámci uvedených druhov tvárnej liatiny	Aplikácie, kde je primárnou požiadavkou vysoká pevnosť

Stôl je určený skôr ako praktický východiskový bod než ako univerzálny výber materiálu pravidlo. Konečná trieda by mala byť potvrdená podľa výkresu zákazníka, použiteľného materiálu štandard, geometria odliatku a skutočné pracovné podmienky.

Výber stupňov pre rôzne aplikácie

Odliatky poľnohospodárskych strojov

Komponenty poľnohospodárskych strojov môžu byť vystavené vibráciám, opakovanému zaťaženiu, nárazom a meniace sa vonkajšie pracovné podmienky. Pre diely, ako sú konzoly, kryty a iné konštrukčné prvky odliatkov, zvyčajne hľadáme praktickú rovnováhu medzi pevnosťou, ťažnosťou, opracovateľnosťou, a náklady na odlievanie.

Akosti ako QT450-10 a QT500-7 možno zvážiť pre aplikácie, kde je rovnováha požadované mechanické vlastnosti. Skutočný výber stále závisí od konštrukcie dielu a technickú špecifikáciu zákazníka.

Odliatky stavebných strojov

Stavebné zariadenia vo všeobecnosti kladú vysoké mechanické zaťaženie komponentov. Časti ako napr konzoly, puzdrá, náboje a iné nosné odliatky môžu vyžadovať tvárnosť s vyššou pevnosťou železo.

Pri tomto type projektu dbáme najmä na podmienky zaťaženia, hrúbku profilu, spojovacie oblasti, povrchy obrábania a potenciálna koncentrácia napätia okolo otvorov a rohov. Vyššia trieda materiálu automaticky nerieši zlý dizajn odliatku.

Hydraulické komponenty

Telesá ventilov a komponenty hydraulických valcov vyžadujú kontrolu rozmerov, ako aj vhodné mechanické vlastnosti. Zvlášť dôležité sú opracované tesniace plochy a spojovacie plochy.

Pri hydraulických odliatkoch zvyčajne pred potvrdením odliatku skontrolujeme úplný výkres proces. Trieda materiálu, dizajn formy, príspevok na obrábanie a požiadavky na kontrolu treba považovať za jeden plán výroby.

Automobilové komponenty a komponenty nábojov kolies

Automobilové komponenty sú často vystavené opakovanému mechanickému zaťaženiu a vibráciám. Náboje kolies, konzoly, komponenty súvisiace s podvozkom a iné diely potrebujú vhodnú kombináciu pevnosti a odolnosť proti únave.

Neodporúčame vyberať triedu len na základe čísla pevnosti v ťahu. aplikácia, geometria, stav zaťaženia a štandard požadovaný zákazníkom by mali určiť konečný materiál.

Komponenty banských strojov

Ťažobné zariadenia vo všeobecnosti pracujú v náročných mechanických podmienkach. Komponenty sa môžu stretnúť ťažké bremená, vibrácie, oder a náraz. Pre tieto odliatky je potrebné, aby výberový proces zvážte mechanické požiadavky a podmienky opotrebovania skutočného komponentu.

V závislosti od dielu sa môže uvažovať o vyššej pevnosti z tvárnej liatiny. Pre kritické opotrebenie plochy však samotná trieda materiálu nemusí poskytnúť požadovanú životnosť, takže komplet je potrebné prehodnotiť dizajn dielov a pracovné prostredie.

Sila verzus ťažnosť: Čo by mali kupujúci uprednostniť?

Toto je jedna z najčastejších otázok, ktoré dostávame pri diskusii o odlievaní tvárnej liatiny. Naša odpoveď je zvyčajne:začať so skutočným režimom poruchy komponentu.

Ak súčiastka potrebuje hlavne niesť vysoké mechanické zaťaženie, pevnosti sa môže venovať väčšia pozornosť. Ak môže komponent zaznamenať náraz alebo deformáciu, predĺženie a húževnatosť sa môžu zvýšiť dôležité.

Napríklad priamy prechod z QT500-7 na QT700-2 len preto, že QT700-2 má vyššiu pevnosť hodnotenie nemusí byť správne rozhodnutie. Ak aplikácia ťaží z väčšej ťažnosti, stupeň vyššej pevnosti nemusí poskytnúť celkovú rovnováhu, ktorú komponent potrebuje.

To je dôvod, prečo uprednostňujeme spustenie projektu OEM odlievania tvárnej liatiny z aplikácie a kreslenie, potom pracujte späť na triedu materiálu a výrobný proces.

Prečo zákazkové odlievanie z tvárnej liatiny vyžaduje viac ako len kvalitu materiálu

oNingbo Supreme Machinery Co., Ltd, vyrábame odliatky zo šedej liatiny, odlievanie z tvárnej liatiny a presné investičné liatie už viac ako 25 rokov. Naša produkcia procesy zahŕňajú odlievanie živicového piesku, odlievanie zeleného piesku, tvarovanie škrupín, automatické tvarovanie, odlievanie stratenej peny a investičné liatie.

Naše odliatky z tvárnej liatiny sú dodávané hlavne ako OEM diely. Zákazníci môžu poskytnúť 2D alebo 3D výkresy, vzorky, materiálové špecifikácie, rozmery, tolerancie, povrchová úprava požiadavky, množstvá a informácie o aplikácii pre cenovú ponuku.

V prípade nového odliatku môže náš technický tím preskúmať dizajn, odhadnúť výrobné náklady, určiť vhodný proces odlievania a zabezpečiť kontrolu podľa požiadaviek zákazníka. Tiež zachovávame dôvernosť zákazníckych výkresov a návrhov.

Vykonávame kontrolu počas celej výroby a vykonávame konečnú kontrolu pred odoslaním. Ak si to zákazník vyžaduje, je prijateľná aj kontrola treťou stranou.

Ak získavate zdrojezákazkové odliatky z tvárnej liatiny, môžetezistite viac o našich výrobných možnostiach odliatku z tvárnej liatinyalebo nám pošlite svoj výkres a požiadavky na cenovú ponuku.

FAQ o triedach odlievania tvárnej liatiny

Aká je najbežnejšie používaná trieda tvárnej liatiny?

Neexistuje jediná trieda, ktorá by bola vhodná pre každú aplikáciu. QT400-18, QT450-10, QT500-7, a iné triedy sa vyberajú podľa požadovanej pevnosti, predĺženia, konštrukcie dielu, a aplikácie. Pre mnoho všeobecných priemyselných komponentov môže byť praktickejšia vyvážená trieda než jednoducho zvoliť možnosť s najvyššou pevnosťou.

Aký je rozdiel medzi QT400-18 a QT500-7?

Tieto dva stupne poskytujú rôzne pomery pevnosti a predĺženia. QT400-18 je umiestnený smerom k vyššej ťažnosti, zatiaľ čo QT500-7 poskytuje vyššiu pevnosť s nižším predĺžením. The vhodný výber závisí od toho, či komponent kladie väčší dôraz na deformáciu kapacita, húževnatosť alebo nosnosť.

Môže tvárna liatina nahradiť oceľový odliatok?

V niektorých aplikáciách môže tvárna liatina poskytnúť lacnejšiu alternatívu k odlievaniu ocele ponúka dobrú pevnosť a užitočnú ťažnosť. Nie je to však univerzálna náhrada. Teplota, zaťaženie, náraz, konštrukcia sekcie, podmienky korózie a ďalšie technické faktory je potrebné zvážiť pred výmenou špecifikovaného materiálu.

Aké informácie sú potrebné na cenovú ponuku zákazkového odliatku z tvárnej liatiny?

Zvyčajne požadujeme 2D alebo 3D výkres, triedu materiálu alebo normu, rozmery a tolerancie, požiadavky na povrchovú úpravu, množstvo, informácie o aplikácii a vzorky, ak sú k dispozícii. S kompletnými technickými informáciami vieme vyhodnotiť proces odlievania a pripraviť cenovú ponuku.

Prijíma Supreme Machinery malé skúšobné objednávky?

áno. Naše MOQ závisí od požiadaviek zákazníka a konkrétneho projektu odlievania. My tiež vítané skúšobné objednávky pred sériovou výrobou, čo môže byť užitočné, keď si chce zákazník overiť najskôr dizajn odliatku, kvalitu a výrobný proces.

Ako dlho trvá projekt odlievania tvárnej liatiny?

Výrobný cyklus sa líši v závislosti od veľkosti dielu, procesu odlievania, technických požiadaviek, nástroje a množstvo objednávky. Po preskúmaní výkresu a požiadaviek môžeme potvrdiť očakávaný harmonogram výroby pre konkrétny projekt.

Záver

Výber správnej triedy tvárnej liatiny začína skôr aplikáciou ako tabuľkou materiálov. Pevnosť, ťažnosť, húževnatosť, geometria dielu, požiadavky na obrábanie, výrobný proces a náklady je potrebné zvážiť spolu.

S viac ako 25-ročnými skúsenosťami s odlievaním,Najvyššie strojové zariadeniepracuje s zákazníkov na OEMdliatina z úžitkového železagspre poľnohospodárske stroje, stavebné stroje, hydraulické systémy, automobilové diely, banské zariadenia, ventily a iné priemyselné aplikácie. Ak už máte výkres alebo vzorku, môžeme skontrolovať požiadavky a odporučiť vhodný proces odlievania a špecifikácia materiálu pred výrobou.
