Čo je kotvenie do plochých dosiek predpätým predpätím a prečo je kritické pre moderné betónové konštrukcie

Post tension prestressed flat slab anchoragehrá rozhodujúcu úlohu v moderných železobetónových konštrukciách. Od výškových komerčných veží až po rezidenčné pódiové dosky a parkovacie konštrukcie, systémy plochých dosiek sa spoliehajú spoľahlivé kotviace prvky na bezpečný prenos predpínacích síl do betónu. Tento článok skúma pracovný princíp, konštrukčný význam, systémové komponenty, technické normy, proces inštalácie, opatrenia na kontrolu kvality a budúce inovácie systémov kotvenia plochých dosiek predpätým predpätím. Zdôrazňuje tiež, akoNajvyššie strojové zariadenieposkytuje vysokovýkonné riešenia ukotvenia navrhnuté pre odolnosť, bezpečnosť a nákladovú efektívnosť.

Obsah

• 1. Čo je kotvenie do plochých dosiek predpätým predpätím?
• 2. Prečo je ukotvenie pri dodatočne napnutých plochých doskách kritické?
• 3. Hlavné komponenty systému ukotvenia plochých dosiek
• 4. Lepené verzus neviazané PT kotviace systémy
• 5. Technické špecifikácie a normy
• 6. Proces inštalácie a postup výstavby
• 7. Kontrola kvality a požiadavky na inšpekciu
• 8. Výhody použitia vysokokvalitných kotviacich systémov
• 9. Budúce trendy v technológii kotvenia po napätí
• 10. Často kladené otázky

1. Čo je kotvenie do plochých dosiek predpätým predpätím?

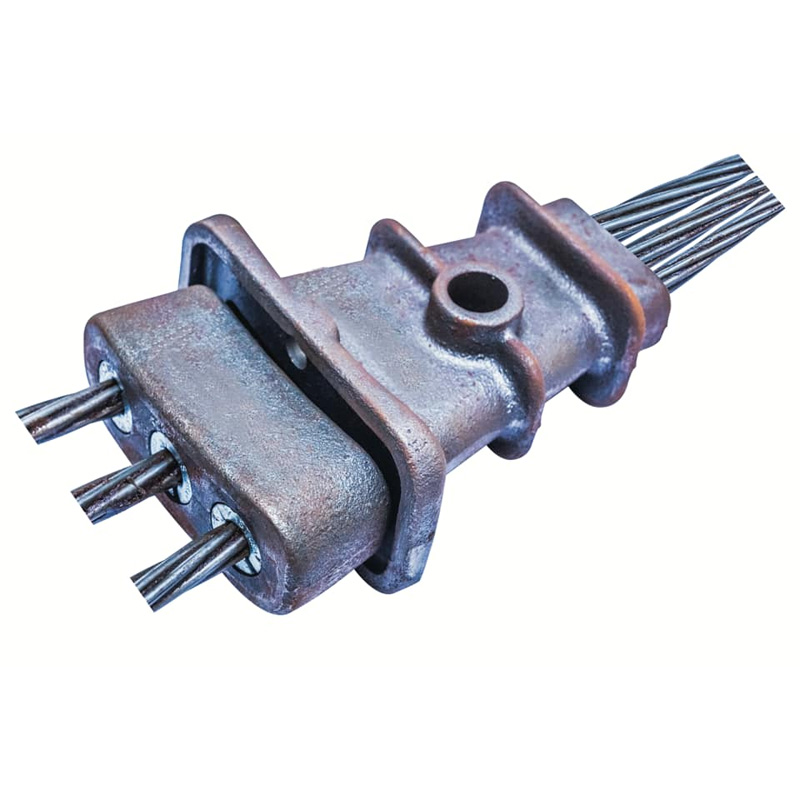

Kotvenie plochých dosiek predpätým predpätím sa vzťahuje na mechanické zariadenie používané na ukotvenie vysokopevnostné oceľové lanká v dodatočne predpätých betónových doskových systémoch. Prenáša ťahovú silu z predpínacej výstuže do okolitého betónu po dokončení zaťažovacích operácií.

V systéme plochých dosiek (bez nosníkov) je kotvenie typicky zabudované na okrajoch dosiek alebo vnútri napínacie vrecká. Akonáhle je tetiva napnutá pomocou hydraulických zdvihákov, klinov vo vnútri kotevná hlava pevne uchytí prameň a zablokuje silu v betóne.

2. Prečo je ukotvenie pri dodatočne napnutých plochých doskách kritické?

Kotvenie je konečný prvok prenášajúci silu v predpätom systéme. Ak ukotvenie zlyhá, štrukturálna integrita celej dosky môže byť narušená.

Kľúčové štrukturálne funkcie

• Bezpečne prenáša predpínaciu silu do betónu
• Zabraňuje skĺznutiu prameňa po napnutí
• Rovnomerne rozdeľuje koncentrovaný stres
• Zabezpečuje dlhodobú stabilitu konštrukcie

V moderných výškových konštrukciách systémy plochých dosiek znižujú hrúbku podlahy a zväčšujú ju architektonickú flexibilitu. Veľmi však závisia od spoľahlivého kotviaceho hardvéru zachovať bezpečnostné rezervy.

3. Hlavné komponenty systému ukotvenia plochých dosiek

Typická zostava dodatočného ukotvenia zahŕňa:

ONajvyššie strojové zariadenie, kotviace komponenty sú vyrábané pomocou ušľachtilej legovanej ocele a podlieha presnému obrábaniu a prísnej kontrole kvality na zabezpečenie konzistentného výkonu klinového sedenia.

4. Lepené verzus neviazané PT kotviace systémy

Neviazaný systém

• Bežné pri stavbe plochých dosiek
• Používa tukom potiahnutý a opláštený monostrand
• Kotvenie umiestnené na okrajoch dosky

Lepený systém

• Bežné na mostoch a ťažkých konštrukciách
• Injektované potrubia po napnutí
• Poskytuje vyššiu redundanciu

Výber závisí od konštrukčných požiadaviek, podmienok zaťaženia a úvah o údržbe.

5. Technické špecifikácie a normy

Vysokokvalitné kotviace systémy musia spĺňať medzinárodné normy, ako sú:

• ETAG 013 (Smernica pre európske technické osvedčenie)
• ASTM A416 (predpínací oceľový prameň)
• ACI 318 (Požiadavky stavebného predpisu pre stavebný betón)

Medzi dôležité technické parametre patrí:

6. Proces inštalácie a postup výstavby

1. Nainštalujte káblové kanály a výstuž
2. Umiestnite kotviacu hlavu a nosnú dosku
3. Nalejte a vytvrdzujte betón
4. Vložte hydraulický zdvihák a napnite lanko
5. Zaistite kliny do hlavy kotvy
6. Odstrihnite prebytočný prameň a utesnite vrecko

Správna inštalácia zaisťuje správny prenos zaťaženia a dlhodobú životnosť.

7. Kontrola kvality a požiadavky na inšpekciu

• Kontrola tolerancie rozmerov
• Skúšanie tvrdosti a ťahu
• Overenie statickej záťažovej skúšky
• Hodnotenie odolnosti proti korózii
• Nedeštruktívne testovanie (NDT)

Renomovaní výrobcovia majú radiNajvyššie strojové zariadenievykonávať celý cyklus kontrola pred odoslaním, aby sa zabezpečila zhoda a bezpečnosť.

8. Výhody použitia vysokokvalitných kotviacich systémov

• Vylepšená nosnosť dosky
• Znížená hrúbka betónu
• Nižšia spotreba materiálu
• Vylepšená kontrola trhlín
• Dlhšia životnosť

Investícia do spoľahlivého kotviaceho hardvéru výrazne znižuje štrukturálne riziká a náklady na životný cyklus.

9. Budúce trendy v technológii kotvenia po napätí

Priemysel smeruje k:

• Nátery odolné voči korózii
• Inteligentné monitorovacie kotviace systémy
• Vysokoúčinné konštrukcie klinovej geometrie
• Environmentálne udržateľné výrobné metódy

Neustála inovácia zabezpečuje, že systémy plochých dosiek zostanú konkurencieschopné v udržateľnej výstavbe.

10. Často kladené otázky

Q1: Aký je rozdiel medzi plochou doskou a trámovou doskou v systémoch PT?

Ploché dosky eliminujú trámy, znižujú konštrukčnú hĺbku a zlepšujú architektonickú flexibilitu.

Otázka 2: Ako dlho vydrží kotviaci systém PT?

Pri správnej inštalácii a ochrane proti korózii môže trvať celú životnosť konštrukcie.

Otázka 3: Môžu byť kotviace systémy opätovne použité?

č. Komponenty kotvenia PT sú určené na trvalé konštrukčné použitie.

Q4: Prečo je klinová tvrdosť dôležitá?

Správna tvrdosť zaisťuje bezpečné uchytenie prameňa bez skĺznutia.

Záver

Kotvenie predpätých plochých dosiek je základom moderných predpätých dosiek systémy betónových dosiek. Od bezpečnosti a konštrukčného výkonu až po ekonomickú efektívnosť, vysokokvalitné kotviace kovanie zaisťuje optimálny prenos zaťaženia a dlhodobú životnosť.

Ak hľadáte spoľahlivé, precízne navrhnuté riešenia ukotvenia pre vás ďalší projekt,Najvyššie strojové zariadenieponúka profesionálnu výrobu, prísna kontrola kvality a globálna kapacita dodávok.

Kontaktujte násdnes sa dozviete viac o našich riešeniach kotvenia plochých dosiek predpätým predpätím a získate prispôsobenú cenovú ponuku pre váš projekt.
