Ako funguje nespojený systém dodatočného napínania?

Annespojený systém dodatočného napínaniaje predpínacia technika, pri ktorej napínané oceľové predpínacie výstuže nie sú trvalo pripevnené k okolitému betónu (na rozdiel od viazaného dodatočného predpínania, kde sú predpínacie výstuže injektované do kanálov, aby sa spojili s betónom). Namiesto toho sú výstuže izolované od betónu pomocou odolného náteru a opláštenia, čo im umožňuje mierne sa pohybovať vzhľadom na betón počas životnosti konštrukcie. Tento systém je široko používaný v doskách, nosníkoch, stĺpoch a mostoch pre svoju flexibilitu, jednoduchú inštaláciu a schopnosť prispôsobiť sa menším konštrukčným pohybom.

Hlavné komponenty anNespevnený systém dodatočného napínania

Predpínacie výstuže: Vysokopevnostné oceľové lanká/drôty (nosný prvok, prefabrikovaný na dĺžku).

Opláštenie/povlak: Hladký, nepriepustný plastový alebo kovový plášť, ktorý obklopuje šľachu, plus mazivo/voskové mazivo vo vnútri plášťa. To zabraňuje korózii, znižuje trenie a zaisťuje, že výstuž nie je spojená s betónom.

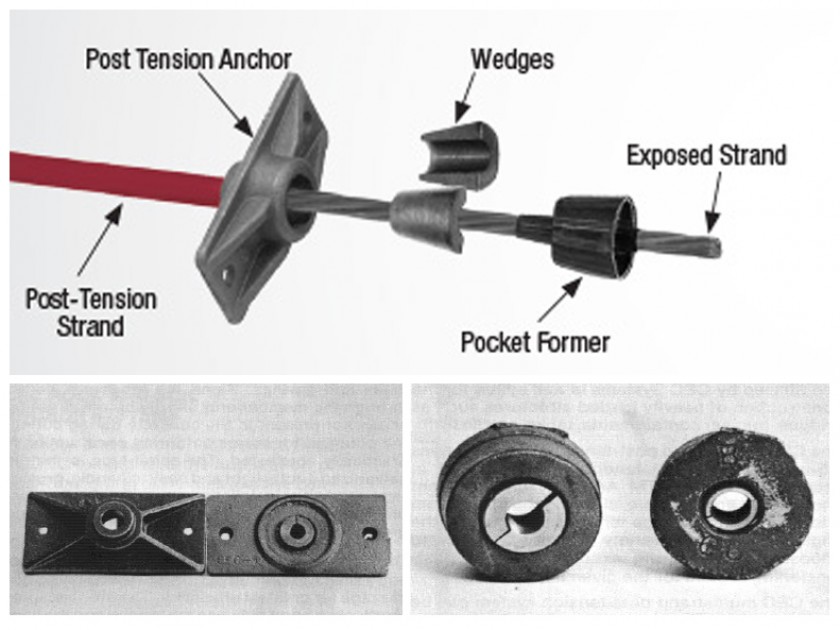

Ukotvenia: Mechanické zariadenia (na oboch koncoch predpínacej výstuže), ktoré zvierajú výstuž a prenášajú ťahovú silu výstuže do betónovej konštrukcie (napr. klinové ukotvenie prameňov).

Napínací zdvihák: Hydraulické zariadenie používané na napnutie výstuže na konštrukčnú silu počas výstavby.

Kanáliky (voliteľné): Malé plastové/inštalačné kanály zaliate do betónu na vedenie predpínacej výstuže (pre vopred umiestnené rozloženie výstuže).

VýhodyNespojené dodatočné napínanie

Rýchlejšia výstavba: Žiadne injektáže na mieste (najväčšia úspora času) a prefabrikované výstuže znižujú prácnosť.

Flexibilný dizajn: Predpínacie výstuže môžu byť zakrivené/rozmiestnené tak, aby zodpovedali zložitým konštrukčným geometriám (napr. ploché dosky pre výškové budovy).

Vylepšená kontrola trhlín: Predlisovanie minimalizuje praskanie v ťahu pri prevádzkovom zaťažení; menšie praskliny (ak sa objavia) neohrozujú šľachu.

Prispôsobuje sa pohybom: Skĺznutie šľachy umožňuje menšie štrukturálne pohyby (napr. zmršťovanie, dotvarovanie, tepelná rozťažnosť) bez hromadenia napätia.

Ľahké konštrukcie: Umožňuje dlhšie rozpätia s tenšími doskami/nosníkmi (znížený objem betónu) v porovnaní so železobetónom.

Bežné aplikácie

Obytné/komerčné ploché/ploché dosky (najrozšírenejšie použitie).

Parkovacie garáže, mostovky a rámy trámových stĺpov.

Dosky na úrovni (pre veľké priemyselné podlahy na kontrolu praskania pri zmrašťovaní).

Seizmicky odolné konštrukcie (v kombinácii s mäkkou oceľovou výstužou).

Stručne povedané,nespojený systém dodatočného napínaniafunguje tak, že po vytvrdnutí betónu aplikuje riadenú ťahovú silu na nespojenú oceľovú výstuž chránenú pred koróziou, čo vyvolá predbežné stlačenie v betóne, aby pôsobilo proti aplikovanému zaťaženiu – a to všetko, pričom výstuž zostáva izolovaná od betónu, čím sa zaisťuje flexibilita, trvanlivosť a efektívny prenos zaťaženia prostredníctvom ukotvení.
