Čo sú to expanzné skrutky?

Expanzná škrupina Rock Boltssú typom mechanického zariadenia na vystuženie hornín, ktoré sa široko používa v podzemnom inžinierstve (ako sú bane, tunely a podzemné jaskyne) na stabilizáciu rozbitých alebo uvoľnených skalných más.

Základný pracovný princíp

Spoliehajú sa na mechanickú expanziu, ktorá vytvára trenie a zvieraciu silu medzi skrutkou a vrtom v hornine. Kľúčovým komponentom je expanzná škrupina (rozdelená klinovitá objímka) inštalovaná na konci skrutky. Keď je skrutka utiahnutá (zvyčajne maticou na odkrytom konci), expanzná škrupina je stlačená klinom, čo spôsobí, že sa roztiahne smerom von a tesne pritlačí k vnútornej stene vrtu. To vytvára silné radiálne trenie, ukotvujúce skrutku pevne v skale a potom môže skrutka znášať ťahové zaťaženie, aby sa zabránilo zrúteniu alebo posunutiu horniny.

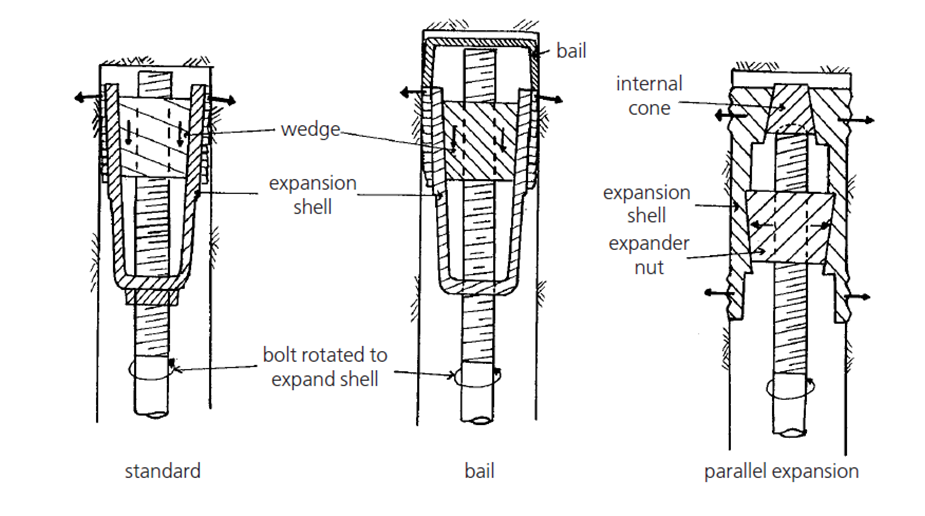

Základná štruktúra

Expanzná škrupinamontáž: Kotviaca časť jadra, pozostávajúca z deleného oceľového puzdra a zodpovedajúceho klinu. Počet delení v objímke je možné upraviť podľa technických potrieb.

Telo skrutky: Oceľová tyč (zvyčajne oceľová so závitom), ktorá spájaexpanzný plášťa komponent na upevnenie povrchu a prenáša ťahovú silu.

Komponenty na upevnenie povrchu: Vrátane podložiek a matíc. Utiahnutím matice sa klin stlačí na stlačenie expanznej škrupiny a podložka rovnomerne rozloží tlak na povrch skaly.

Kľúčové vlastnosti

Rýchle ukotvenie: Kotviaci efekt je možné dosiahnuť ihneď po utiahnutí matice, bez čakania na vytvrdnutie injektážnej malty (na rozdiel od injektovaných skalných skrutiek), čo je vhodné pre naliehavé scenáre podpory.

Mechanické kotvenie: Nie sú potrebné injektážne materiály, čo je vhodné pre výstavbu v prostredí bohatom na vodu alebo v prostredí s nízkou teplotou, kde nie je ľahké tuhnúť injektážnu maltu.

Obmedzená hĺbka kotvenia: Efektívna kotviaca sila pochádza hlavne z kontaktu medziexpanzný plášťa stenou vrtu, preto sa vo všeobecnosti používa ako dočasná alebo krátkodobá podpora. Pre dlhodobé požiadavky na vysokú stabilitu sú vhodnejšie injektované skalné svorníky.

Jednoduchá inštalácia a odstránenie: Prevádzkový proces je jednoduchý av prípade potreby ho možno odstrániť a znova použiť (za predpokladu, že je zaručená bezpečnosť konštrukcie).

Typické aplikačné scenáre

Dočasná podpora v mínových cestách a dorazoch.

Núdzové vystuženie puklinových úsekov hornín pri razení tunela.

Podpora drobného podzemného inžinierstva s krátkou životnosťou.
